Linux内存管理详解

kryiea2024年1月1日

内存管理

一、虚拟内存

1.1 为什么需要虚拟内存

前提：单片机的 CPU 是直接操作内存的物理地址。

问题：想在单片机的内存中同时运行两个程序是做不到的。

原因：单片机没有操作系统，每次写完代码都要借助工具把程序烧录进去，直接使用绝对物理地址。

虚拟内存有什么作用？

第一，虚拟内存可以使得进程对运行内存超过物理内存大小，因为程序运行符合局部性原理，CPU 访问内存会有很明显的重复访问的倾向性，对于那些没有被经常使用到的内存，我们可以把它换出到物理内存之外，比如硬盘上的 swap 区域。
第二，由于每个进程都有自己的页表，所以每个进程的虚拟内存空间就是相互独立的。进程也没有办法访问其他进程的页表，所以这些页表是私有的，这就解决了多进程之间地址冲突的问题。
第三，页表里的页表项中除了物理地址之外，还有一些标记属性的比特，比如控制一个页的读写权限，标记该页是否存在等。在内存访问方面，操作系统提供了更好的安全性。

1.2 虚拟内存的实现方式

1.2.1 内存分段管理

分段机制下的虚拟地址：

段选择因子 ➕ 段内偏移量。

虚拟地址和物理地址如何映射：

段选择因子：保存在段寄存器里面。
段选择因子里面最重要的是段号，用作段表的索引。
段表里面保存的是这个段的基地址、段的界限和特权等级等。
段内偏移量：虚拟地址中的段内偏移量应该位于 0 和段界限之间，如果段内偏移量是合法的，就将段基地址加上段内偏移量得到物理内存地址。

不足之处：

内存碎片的问题。（外部碎片）
内存交换的效率低的问题。
对于多进程的系统来说，用分段的方式，外部内存碎片是很容易产生的，产生了外部内存碎片，那不得不重新 Swap 内存区域，这个过程会产生性能瓶颈。
如果内存交换的时候，交换的是一个占内存空间很大的程序，这样整个机器都会显得卡顿。

1.2.2 内存分页管理

分段管理的不足：

分段的好处就是能产生连续的内存空间，但是会出现外部内存碎片和内存交换的空间太大的问题。

1.2.2.1 单页表的实现方式

分页机制：

分页是把整个虚拟和物理内存空间切成一段段固定尺寸的大小。这样一个连续并且尺寸固定的内存空间，我们叫页（Page）。
在 Linux 下，每一页的大小为 4KB。

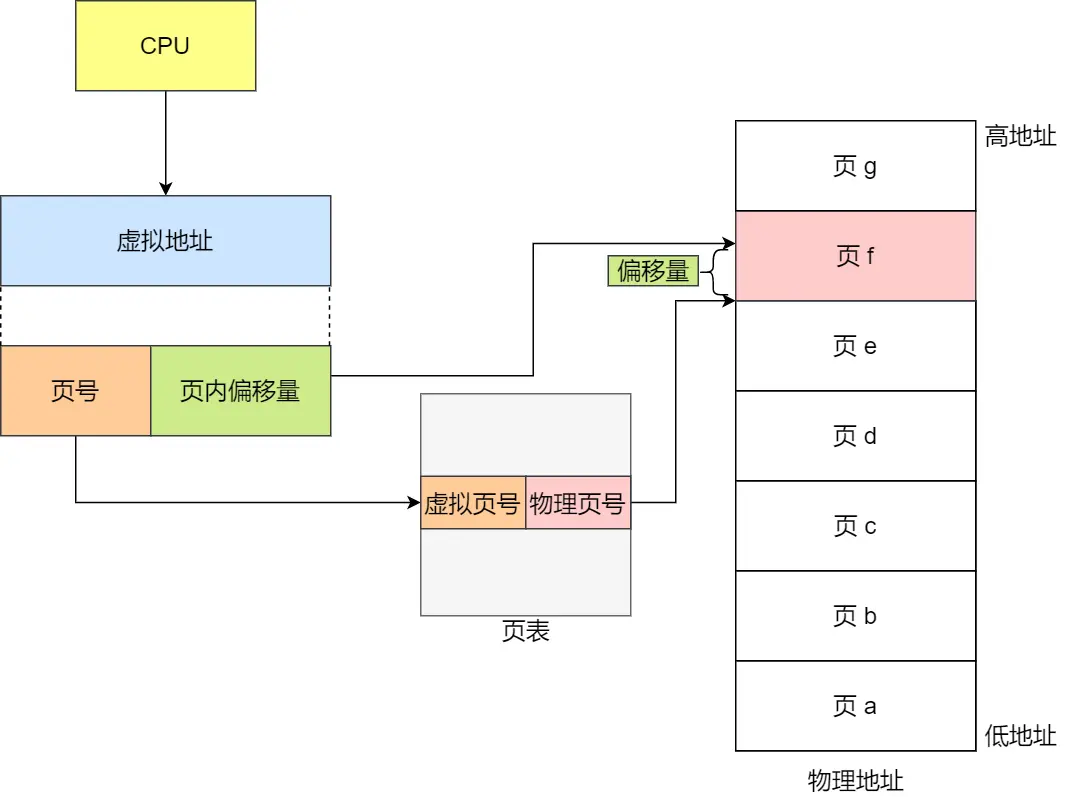

分页机制下内存如何映射

虚拟地址分为两部分，页号 ➕ 页内偏移。
页号作为页表的索引，页表包含物理页每页所在物理内存的基地址，这个基地址与页内偏移的组合就形成了物理内存地址。
页表是存储在内存里的，内存管理单元（MMU）完成映射的工作。
当进程访问的虚拟地址在页表中查不到时，系统会产生一个缺页异常，进入系统内核空间分配物理内存、更新进程页表，最后再返回用户空间，恢复进程的运行。

不足之处：

出现内部碎片：分页机制分配内存的最小单位是一页，即使程序不足一页大小，我们最少只能分配一个页，所以页内会出现内存浪费。
多进程的系统中页表可能会占用大量内存：
在 32 位的环境下，虚拟地址空间共有 4GB，假设一个页的大小是 4KB，需要 4MB 的内存来存页表。
每个进程都是有自己的虚拟地址空间的，也就说都有自己的页表。100 个进程的话，就需要 400MB 的内存来存储页表，这是非常大的内存了。

1.2.2.2 多级页表的实现方式（知道）

解决单页表的内存占用问题。

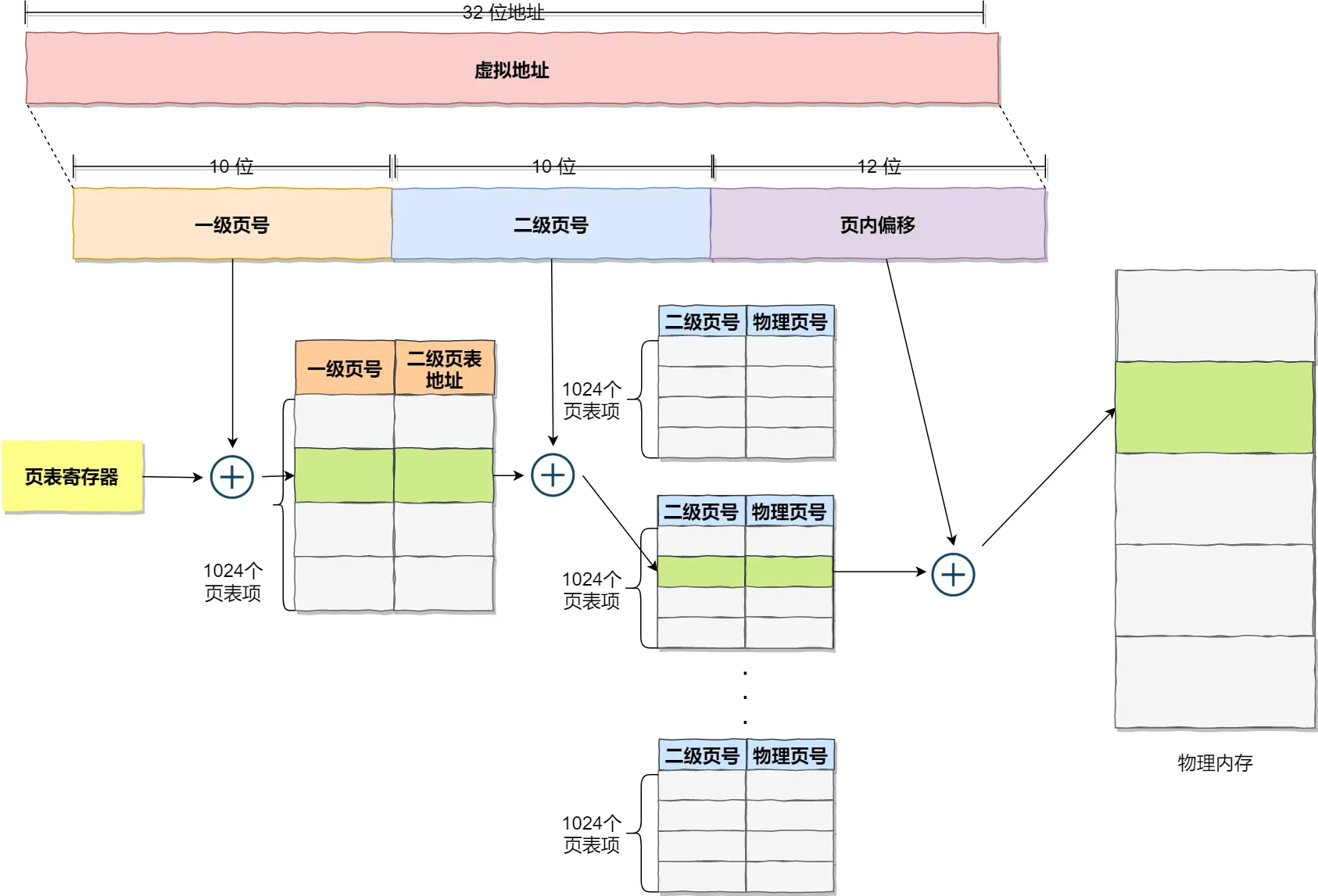

二级分页

将一级页表分为 1024 个二级页表
每个表二级页表中包含 1024 个页表项

1.2.2.3 TLB - Translation Lookaside Buffer

程序是有局部性的，即在一段时间内，整个程序的执行仅限于程序中的某一部分。相应地，执行所访问的存储空间也局限于某个内存区域。

多级页表虽然解决了空间上的问题，但是虚拟地址到物理地址的转换就多了几道转换的工序，这显然就降低了这俩地址转换的速度，也就是带来了时间上的开销。

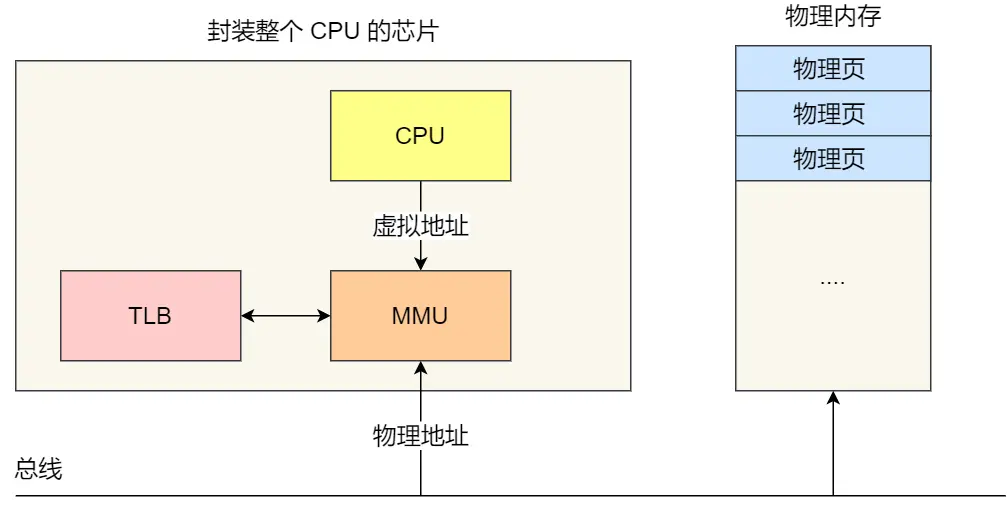

那把最常访问的几个页表项存储到访问速度更快的硬件，在 CPU 芯片中，加入了一个专门存放程序最常访问的页表项的 Cache。

这个 Cache 就是 TLB（Translation Lookaside Buffer），通常称为页表缓存、转址旁路缓存、快表等。

1.2.3 段页式内存管理

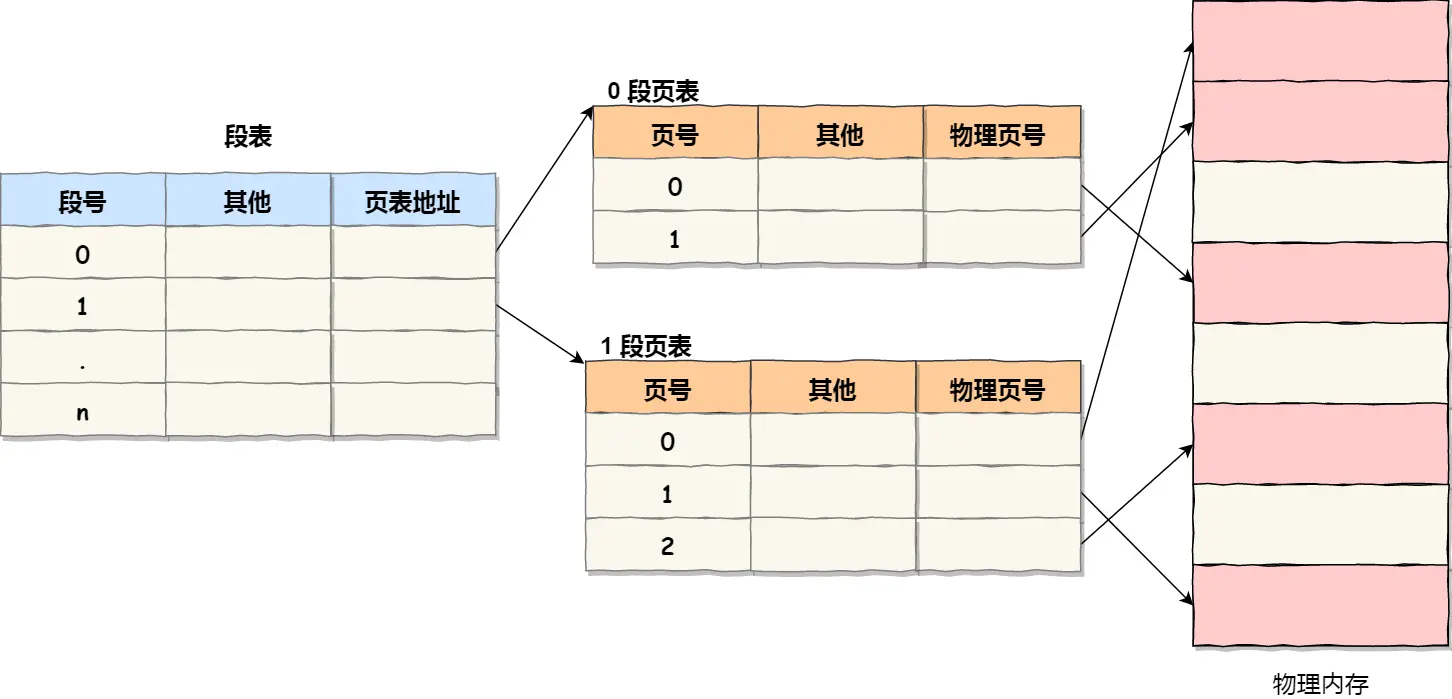

段页式内存管理实现的方式：

先将程序划分为多个有逻辑意义的段，也就是前面提到的分段机制；
接着再把每个段划分为多个页，也就是对分段划分出来的连续空间，再划分固定大小的页；

这样，地址结构就由段号、段内页号、页内位移三部分组成。

段页式地址变换中要得到物理地址须经过三次内存访问：

第一次访问段表，得到页表起始地址；
第二次访问页表，得到物理页号；
第三次将物理页号与页内位移组合，得到物理地址。

二、Linux 内存管理

2.1 Linux 的虚拟地址空间是如何分布的

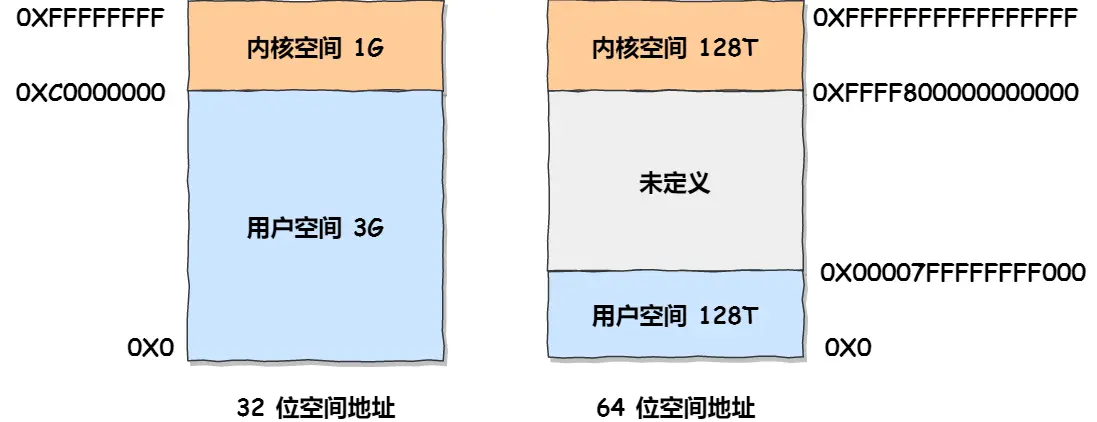

2.1.1 虚拟地址空间如何划分

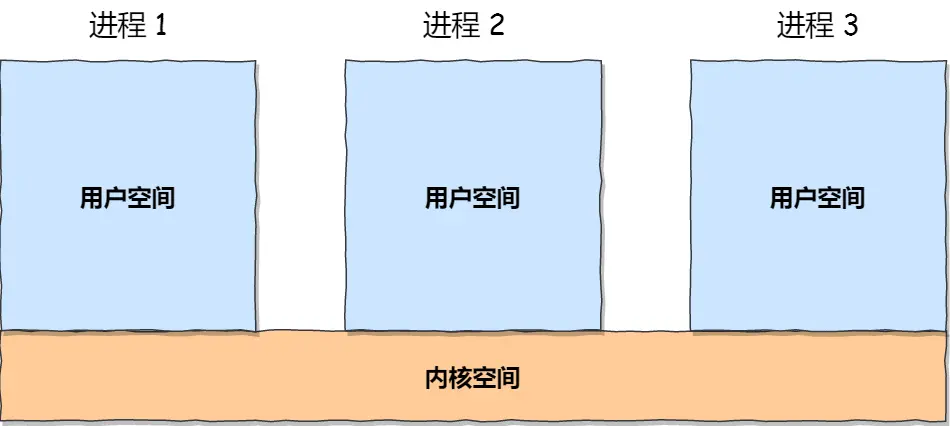

地址空间通常分为两部分：

**内核空间：**用于操作系统内核和内核模块。内核空间是全局共享的，所有进程都可以访问相同的内核地址空间，但通常只有内核态代码才能访问内核空间。
**用户空间：**用于运行用户态的应用程序。用户空间中的每个进程都有其独立的虚拟地址空间，不同进程间的用户空间是相互隔离的。

2.1.2 用户空间如何划分

在Linux操作系统中，每个进程都有自己独立的虚拟地址空间。这意味着每个进程都有一份独立的用户空间划分，包括代码段、数据段、堆、栈等。

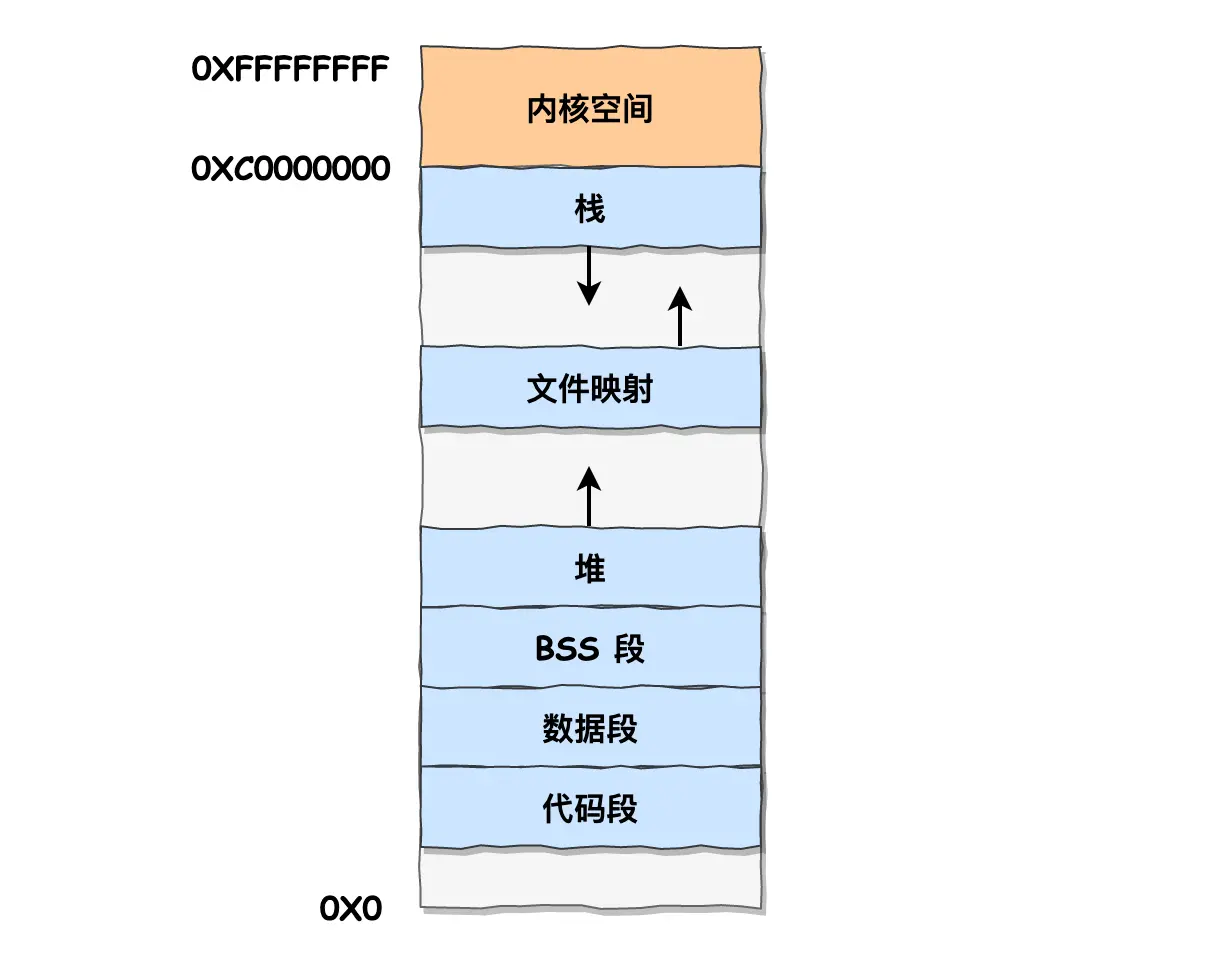

以 32 位系统为例，每个进程的用户空间划分的情况（高地址 -- > 低地址）：

**内核空间：**所有进程共享内核的代码和数据，独享与进程相关的数据结构
**栈段：**包括局部变量和函数调用的上下文等。栈的大小是固定的，一般是 8 MB。当然系统也提供了参数，以便我们自定义大小；从高地址往低地址增长
**文件映射段：**包括动态库、共享内存等，从低地址开始向上增长（跟硬件和内核版本有关 (opens new window)）；
**堆段：**包括动态分配的内存，从低地址开始向上增长；
**BSS 段：**包括未初始化的静态变量和全局变量；
**数据段：**包括已初始化的静态常量和全局变量；
**代码段：**包括二进制可执行代码；

堆和文件映射段的内存是动态分配的。

比如说，使用 C 标准库的 malloc() 或者 mmap()，就可以分别在堆和文件映射段动态分配内存。

2.2 Linux 如何分配虚拟内存

2.2.1 malloc() 如何分配虚拟内存

2.2.1.1 malloc 涉及的两种系统调用

malloc申请内存的时候，会有两种方式向操作系统申请堆内存。

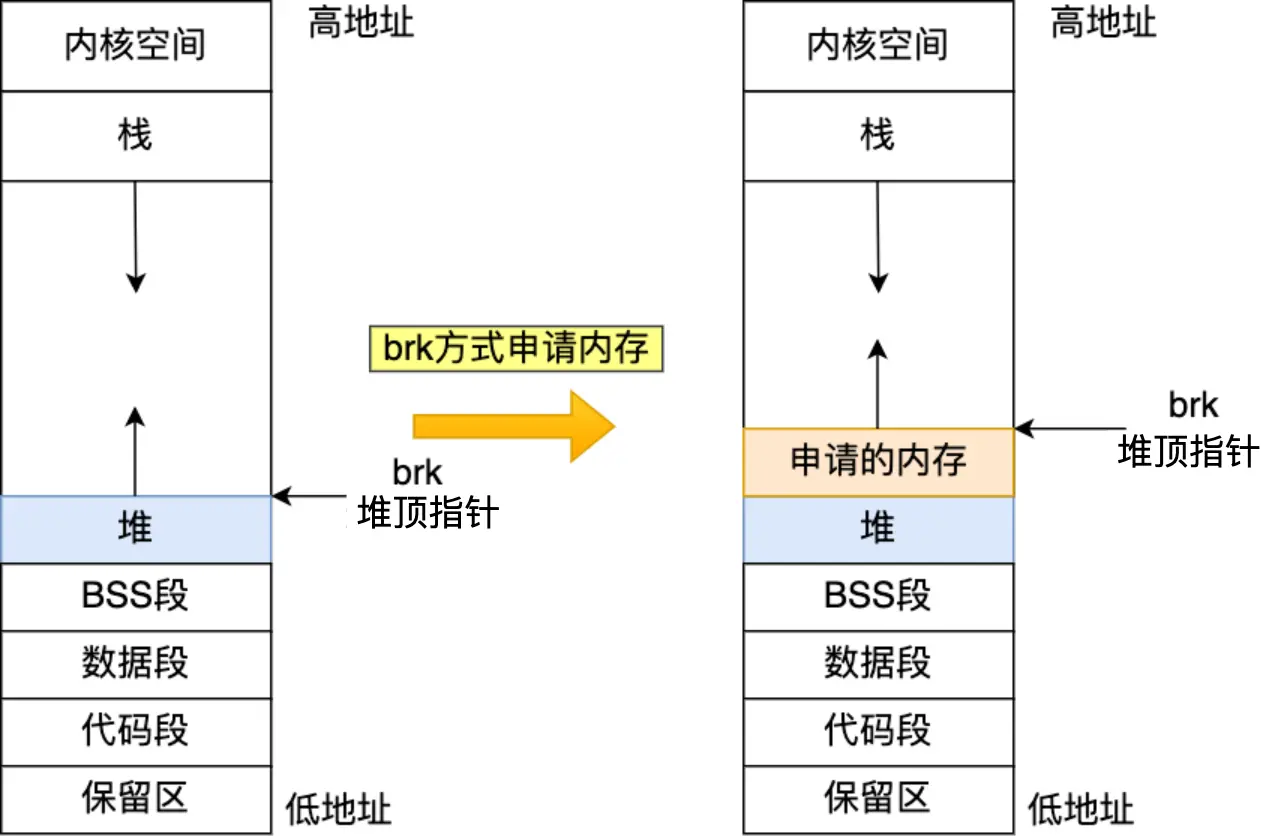

**方式一：**通过 brk() 系统调用从堆分配内存
free内存后堆内存还存在，放在malloc的内存池里。
将堆顶指针向高地址移动，获得新的内存空间。

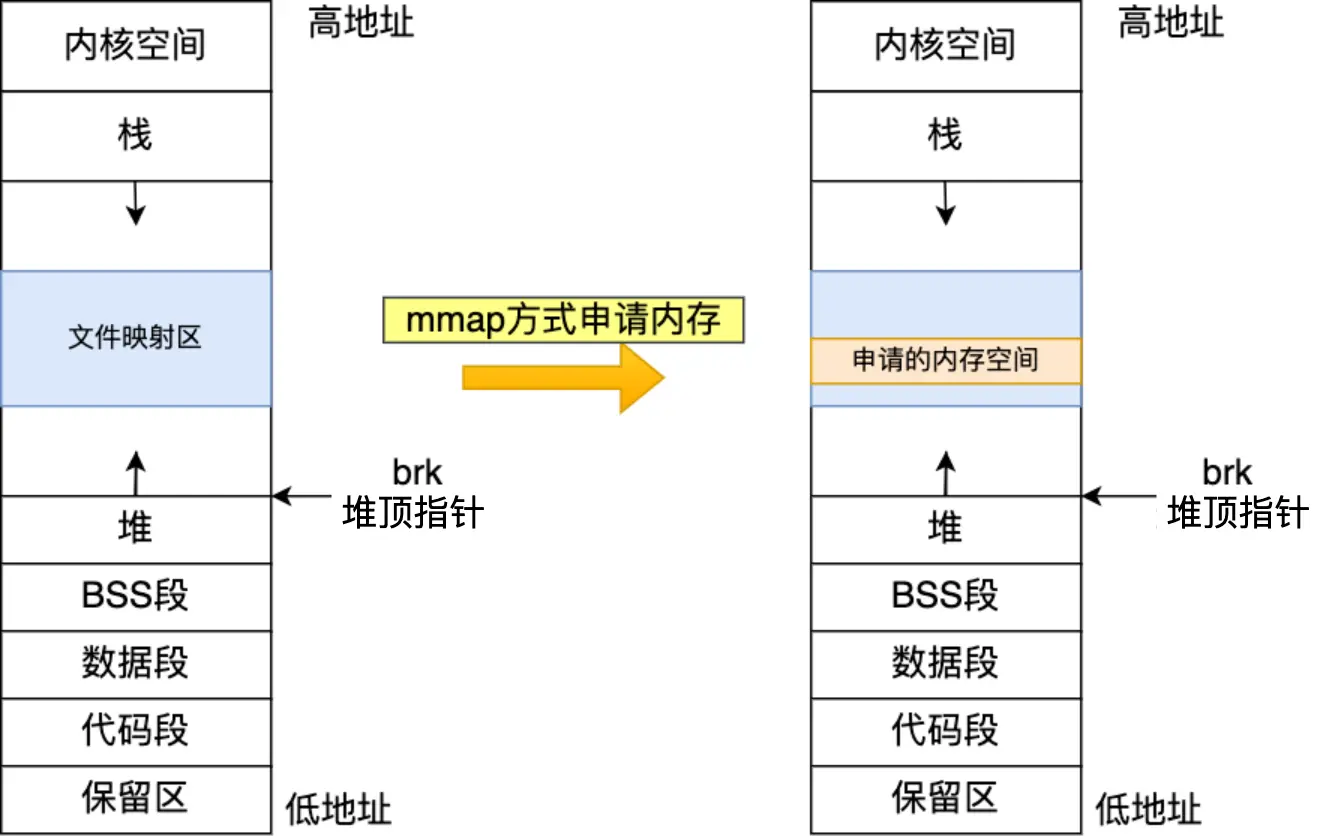

**方式二：**通过 mmap() 系统调用在文件映射区域分配内存；不连续的哦！！！！
free释放内存后就会归还给操作系统
在文件映射区分配一块内存，也就是从文件映射区"偷"了一块内存。

2.2.1.2 两种系统调用的阈值

malloc() 源码里默认定义了一个阈值：

如果用户分配的内存小于 128 KB，则通过 brk() 申请内存；
如果用户分配的内存大于 128 KB，则通过 mmap() 申请内存；

不同的 glibc 版本定义的阈值也是不同的。

2.2.1.3 两种系统调用的异同

不同：

申请的内存位置不同
brk()在堆上
mmap()在文件映射区域
free()释放内存的处理不同
brk()申请的内存不会归给操作系统，先放在malloc的缓冲区，下次再有申请的时候可以直接使用。
mmap()申请的内存会马上归还给操作系统

共同：

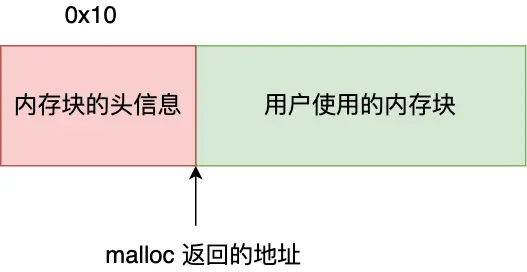

malloc 返回给用户态的内存起始地址比进程的堆空间起始地址多了 16 字节

多出来的 16 字节就是保存了该内存块的描述信息，比如有该内存块的大小。

当执行 free() 函数时，free 会对传入进来的内存地址向左偏移 16 字节，然后从这个 16 字节的分析出当前的内存块的大小，自然就知道要释放多大的内存

2.2.1.4 两种系统调用的设计目的

问题：malloc()函数会在＞某个阈值的时候，通过系统调用mmap()来申请内存而不是brk()，而mmap()又会申请文件映射区域的虚拟内存返回，为什么要这么设计？

2.3 Linux 的 swap 机制

2.3.1 swap 机制工作原理

内存页的分类:

活跃页（Active Pages）: 最近被访问过的内存页，系统认为它们可能会被再次访问。
非活跃页（Inactive Pages）: 最近未被访问的内存页，系统认为它们不太可能被立刻访问。

交换空间（Swap Space）:

交换空间通常是一个专用的磁盘分区或文件，用于存储被交换出去的内存页。

页交换（Paging）:

当系统的物理内存不足时，内核会选择一些非活跃页，将它们从物理内存中移出，写入到交换空间。
当这些页再次被访问时，内核会将它们从交换空间读回物理内存。如果物理内存仍然不足，内核可能会继续交换出其他非活跃页。

三、数组的物理空间连续？

数组的虚拟地址是连续的，对于程序而言，只知道虚拟地址空间，物理地址对程序不可见。

虚拟地址到物理地址的映射是操作系统负责的。

四、用户空间的栈和堆区有什么区别

增长方向不同
内存回收策略不同，栈自动分配和回收，堆是手动申请和释放（c语言malloc()会有两种堆内存申请策略，对应两个系统调用brk和mmap，所以堆的释放也是有区别的）
大小不同：栈一般是8MB（linux下），堆则受虚拟内存大小影响

五、栈上操作比堆要快，为什么

栈有寄存器直接对栈进行访问（esp、ebp），所以快。

堆的数据需要通过指针访问（操作系统管理堆内存是有一个链表的，记录指针），将指针放在寄存器，再去取出这个地址的值，涉及到间接寻址。

六、64 位和 32 位的操作系统，物理内存为4GB，申请 8G 的内存有什么区别

32 位的操作系统，最大可用虚拟内存只有 4GB，申请8GB的话会在申请阶段就失败
64 位的操作系统，最大可用虚拟内存有 128TB，申请8GB的话要考虑是否开启swap分区：
未开启swap：由于物理内存不够，进程会被操作系统杀掉（kill），原因是：OOM（内存溢出）。
开启了swap：可以正常使用8GB内存，进程可以正常运行。

七、swap 区是动态调整的吗

Macos 是会动态增长，每次1GB。

Linux 不会自动增长，需要手动管理。

八、fork 的写时复制

Fork 创建子进程的时候，只会复制虚拟内存，不会复制物理内存。因此会先共享这份物理内存。
当父/子进程进行写操作的时候，才会复制物理内存。

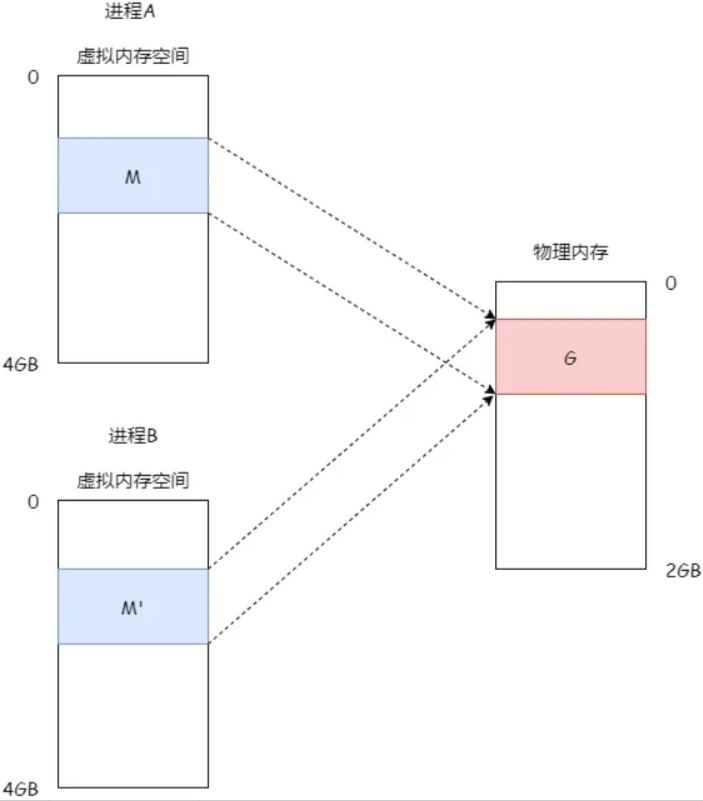

未发生写操作

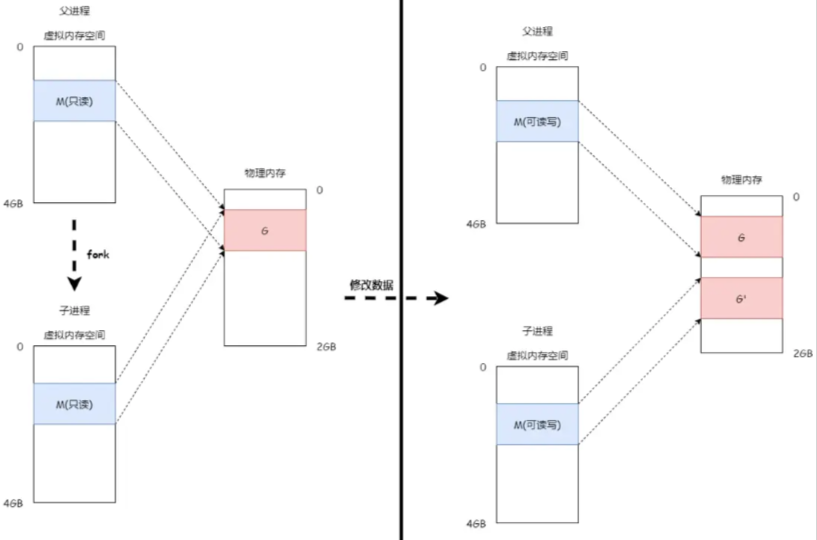

发生了写操作
