Kafka 架构

本文详细介绍了Kafka的整体架构设计，包括生产者、服务层和消费者的工作原理。

一、整体架构

可以把 Kafka 宏观分成3层：生产者、服务层、消费者

• Producer：很好理解，就是生产者，在Kafka中，Producer负责创建消息并将其发送到Kafka服务器。Producer是消息的源头，它们将消息发送到特定的主题中，以供Consumer订阅和消费。
• Server：即Kafka服务，可以认为是消息的中转站，因为消息不是从生产者直接发送到消费者的，而是先经过一个中转站存放，就像生活中的菜鸟驿站一样Kafka的服务端就担任了菜鸟驿站的角色，但跟菜鸟驿站不同的一点是Server会持久化存储信息，不是说消费了就没有了。
• Consumer：即消费者，是Kafka中的另一个重要角色，它们负责订阅主题并消费其中的消息，当生产者向Server传递了消息之后，如果是消费者订阅了对应的主题，那么消费者就会从Server拉取消息做业务处理。

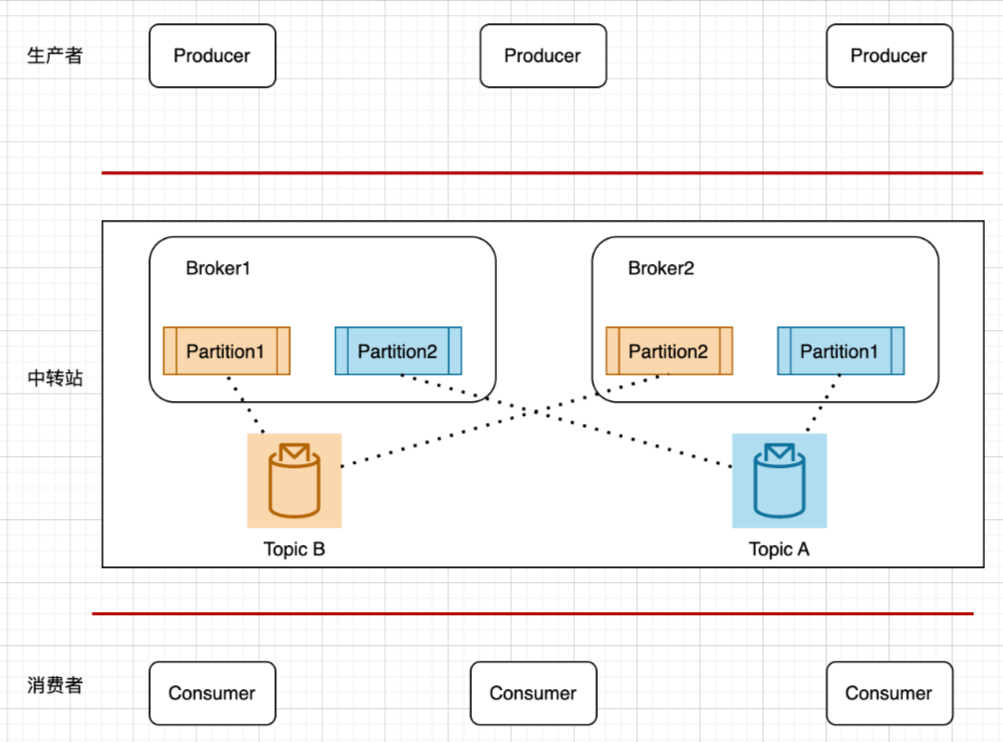

Kafka整体架构图

二、服务层的内部架构

服务层的内部组成比较丰富：

• Broker：可以理解为机器或者节点吧，也可以理解为就是运行Kafka程序的服务器。
• Topic：主题是Kafka中的一个核心概念，它是对消息进行分类的一种方式。生产者将消息发送到特定的主题中，而消费者则通过订阅主题来接收相关的消息。但是要注意的是，主题是一个逻辑概念，实际上，一个主题可以被分为多个分区(Partition)，以实现消息的并行处理和负载均衡，数据是存储在Partition这个级别的。
• Partition：分区是Kafka中的一个重要概念，它是主题的物理存储单位。每个分区都是一个有序的、不可变的消息序列，可以被独立地读写。分区在物理上对应一个文件夹及文件夹下面的文件，分区的命名规则为主题名称后接"一"连接符，之后再接分区编号，比如TopicA-1就表示主题A得1号分区，每个分区又可以有一至多个副本(Replica)，以提高可用性。

三、Producer

提示

待补充Producer相关内容

四、Server

提示

待补充Server相关内容

五、Consumer

消费者通过订阅topic，主动拉取消息，消费信息

1. 消费形式

1. 不同消费者可以在同一时间对同一主题进行消费
2. 同一消费者可以同一时间从同一主题的不同分片读取信息
3. 如果一个消费者，同时消费多个分片下，无法保证消息之间的先后顺序
4. 如果一个消费者，只消费一个分片，消费顺序即生产顺序，符合队列的先入先出特性

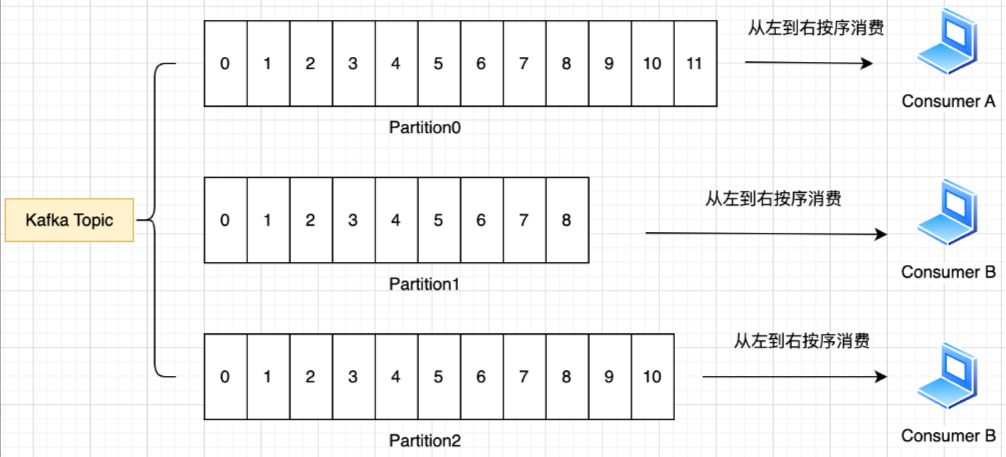

消费形式示意图

2. 消费是主动拉取

Kafka是需要消费者主动去Broker拉取消息回来消费的。

这样可以让消费者按照自身情况来控制消费速度，根据自身的资源利用情况、业务需要等等因素合理拉取消息。

消费者拉取的频率：max.poll.records，这个参数限制每次拉取返回的消息数量。

3. Offset 消息偏移

每条消息在Kafka中会有Partition ID以及OFFSET，通过这两个信息就可以定位到一条消息。

消费者消费消息之后会提交它在某个Partition对应的OFFSET，这样子下一次就可以从这个位置开始消费。

同时，如果一个指定的offset被确认，那么它之前的信息就相当于都确认了，下次消费是从它的下一条消息开始消费。

提交的动作可以是自动周期性进行，也就是每个周期会提交最新的已处理消息。

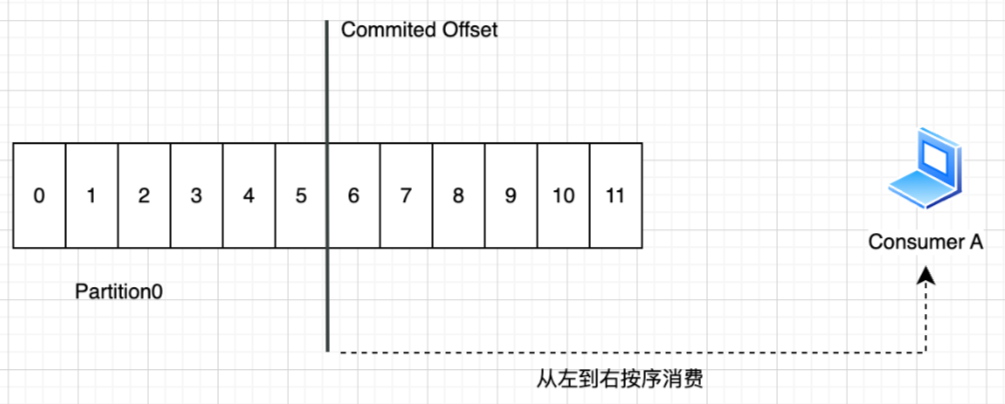

Offset消息偏移示意图

4. 消费者组

• Kafka 支持组消费
• 消费者组的意思是将多个消费者组织在一起工作，构成一个小组
• 一个组由一个groupID唯一标识，由消费者这边指定

组消费的情况：

1. 同一个消费组中，每个分片只会分配给一个消费者
2. 同一个消费组中，消费者可以被指派多个分片
3. 不同消费组可以同一时间消费同一个主题

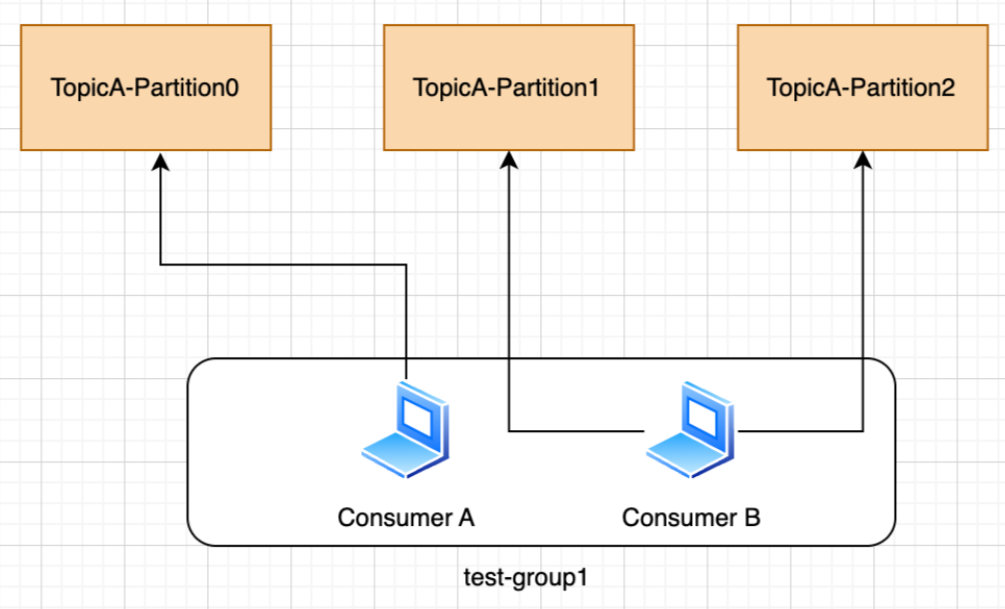

消费者组示意图

使用消费者组的优势

当不使用消费者组时，Kafka不会自动管理分区和消费者之间的关系，需要手动指定消费者要消费的分区，这就意味着如果Partition数量变了，消费者代码就得跟着升级，没法做到自动切换。

5. 消费者组的分配策略、再平衡策略

一个消费者组里有多个消费者，分区是按什么规则来分配给这些消费者的呢?

我们可以关注消费端partition.assignment.strategy这个配置，这个参数就是分区的策略，它有如下几种选择:

1. Range Assignor：基于范围的分配策略，将分区按照范围分配给消费者
2. RoundRobin Assignor：基于轮询的分配策略，分区均匀地分配给消费者
3. Sticky Assignor：优先保持当前的分配状态，并尽量减少在再平衡过程中的分区移动
4. CooperativeStickyAssignor：和Sticky Assignor的策略是一样，区别在于未受变动的消费者可以继续消费主题

触发再平衡的情况

1. 新消费者加入： 当一个新的消费者加入消费者组时，Kafka需要重新分配分区，以包括新的消费者
2. 消费者离开： 当一个消费者离开(无论是正常关闭还是崩溃)时，需要重新分配该消费者负责的分区给其他消费者
3. 主题分区变化： 当主题的分区数量发生变化时(例如，增加新的分区)Kafka需要重新分配这些分区

再平衡过程

1. 暂停消费： 在再平衡过程中，消费者会暂停对消息的消费，以防止在重新分配期间发生数据丢失或重复
2. 触发再平衡： 由消费者组协调器(通常是Kafka集群中的一个Broker)触发再平衡
3. 重新分配分区： 协调器根据当前消费者组的成员重新分配主题的分区
4. 通知消费者： 重新分配完成后，协调器会通知所有消费者新的分配情况
5. 恢复消费： 消费者收到新的分配后，恢复消费，开始处理被分配到的新分区
