redis 的数据在内存中的组织过程

前言

本文不对 redis 的数据对象以及底层编码方式作深入展开。 仅是以 局部到全景 的思路简单理解 redis 的数据在内存中的组织过程。

推荐学习

• 小林coding 图解redis
• Redis 源码日志

一、理解 k-v 在内存中的存储形式

1.1 存储形式为 redisObject

redis 是 键值对 存储，key 和 value 在 redis 中被抽象为redisObject，即对象。

• key： 只能是 string 对象。
• value： 支持丰富的对象种类，包括：string、list、set、hash、zset等。

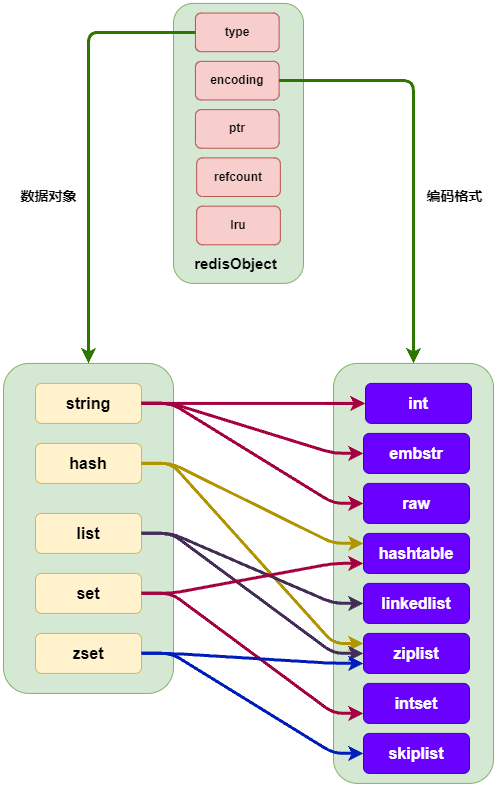

1.2 redisObject 结构

重点关注 type 和 encoding 字段。

• type：表明是哪种 redis 数据对象。
• encoding：表明数据对象的底层编码方式（底层数据结构）。可以看到不同的数据对象，可能采用相同的编码方式。

2

1.3 实际例子

存一条数据，redis 命令：set 我是一个key 1000

redisObject 表现为👇

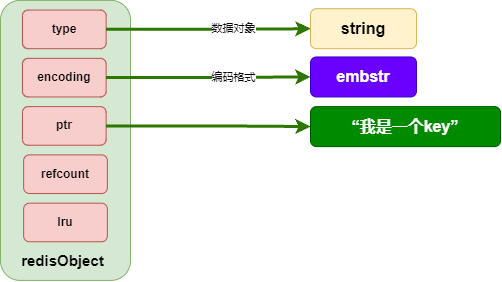

key = "我是一个key" ， Object 的图示（假设用embstr编码）：

3

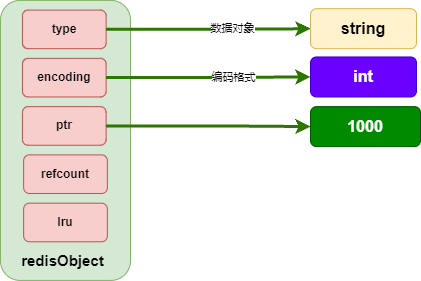

value = 1000 ，Object 的图示（假设用编码int）：

4

1.3 redisObject 代码

除了 type 和 encoding 字段外，

• lru：记录对象访问信息，用于内存淘汰（lru、lfu 都复用这个字段）
• refcount：引用计数，用来描述有几个指针指向该对象
• ptr：内容指针，指向实际数据

// redis 6.0.10
struct redisObject {
    unsigned type:4;
    unsigned encoding:4;
    unsigned lru:LRU_BITS; /* LRU time (relative to global lru_clock) or
                            * LFU data (least significant 8 bits frequency
                            * and most significant 16 bits access time). */
    int refcount;
    void *ptr;
};

二、理解 redisObject 的组织形式

从上面了解到 k-v 在内存里的存储形式为 redisObject，那这些 Object 又是被如何组织管理的呢？

自然是 dict

2.1 dict 结构

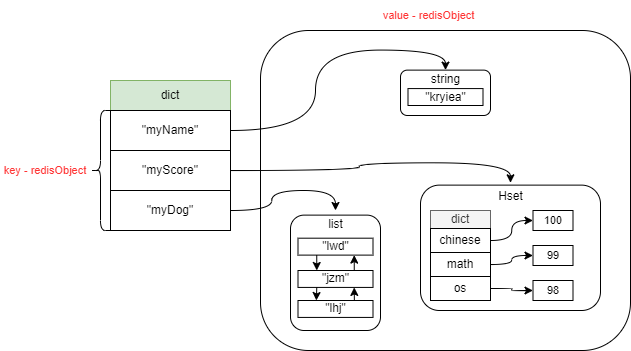

简单视角理解 dict 管理 redisObject

简单来说，dict 是一张哈希表，Redis 所有的 key-value 都存储在里面。

dict

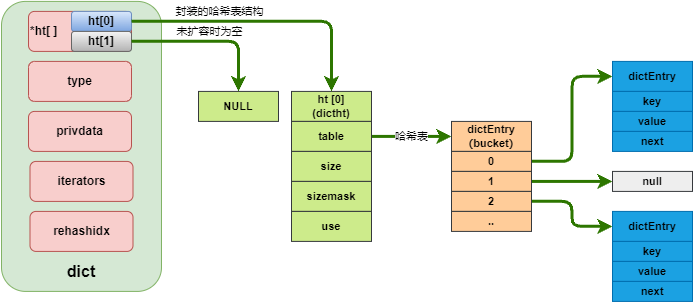

深入一点理解 dict 管理 redisObject

dict 在 redis 中会有更多层的抽象，以便实现更多功能。

dict+

2.2 dict 代码

// 哈希表（字典）数据结构，Redis 的所有键值对都会存储在这里。其中包含两个哈希表。
struct dict {
    // 哈希表的类型，包括哈希函数，比较函数，键值的内存释放函数
    dictType *type;
    // 存储一些额外的数据
    void *privdata;
    // 两个哈希表，先使用ht[0],扩容时启用ht[1]
    dictht ht[2];
    // 哈希表重置下标，指向的是哈希数组的数组下标，扩容时使用。
    int rehashidx;
    // 绑定到哈希表的迭代器个数
    int iterators;
};

三、 理解 dict 的组织形式

dict 管理存储的 redisObject，那谁来组织 dict 呢？ 自然是再上一层的抽象：redisDB

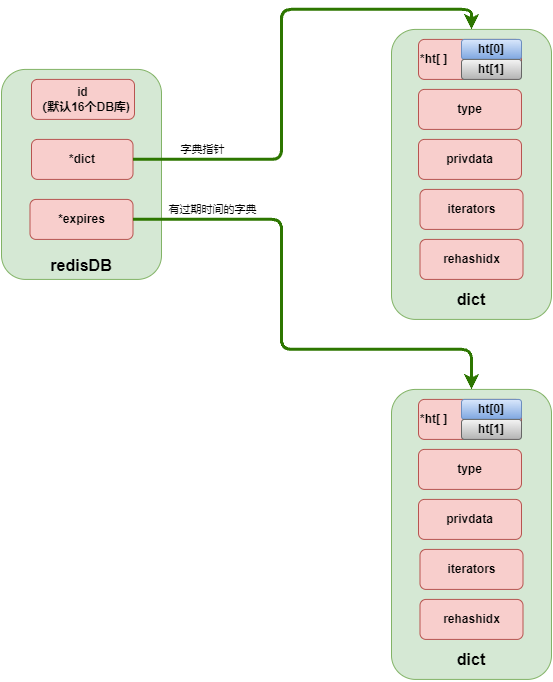

3.1 redisDB 结构

redisDB 的重点字段

• id：redis 启动时默认开启 16 个 DB，对应0-15 编号。可配置。
• dict：指向一个 dict。
• expires：指向一个 dict，该 dict 存储含过期时间的 k-v。

redisdb

3.2 redisDb 代码

struct redisDb {
    int id;                     // 数据库ID

    dict *dict;                 // 该数据库的键空间
    dict *expires;              // 设置了超时的键的超时时间
    dict *blocking_keys;        // 有客户端等待数据的键（BLPOP）
    dict *ready_keys;           // 接收到PUSH操作的阻塞键
    dict *watched_keys;         // 用于MULTI/EXEC CAS的监视键
    long long avg_ttl;          // 平均生存时间（TTL），仅用于统计
    unsigned long expires_cursor; // 活跃过期周期的游标。
    list *defrag_later;         // 稍后尝试逐个、逐渐进行碎片整理的键名列表。
}

四、redis 组织形式全景

经过上面对 redisObject、dict、redisDB 的层层理解，对 redis 有了结构化、层次化的理解。

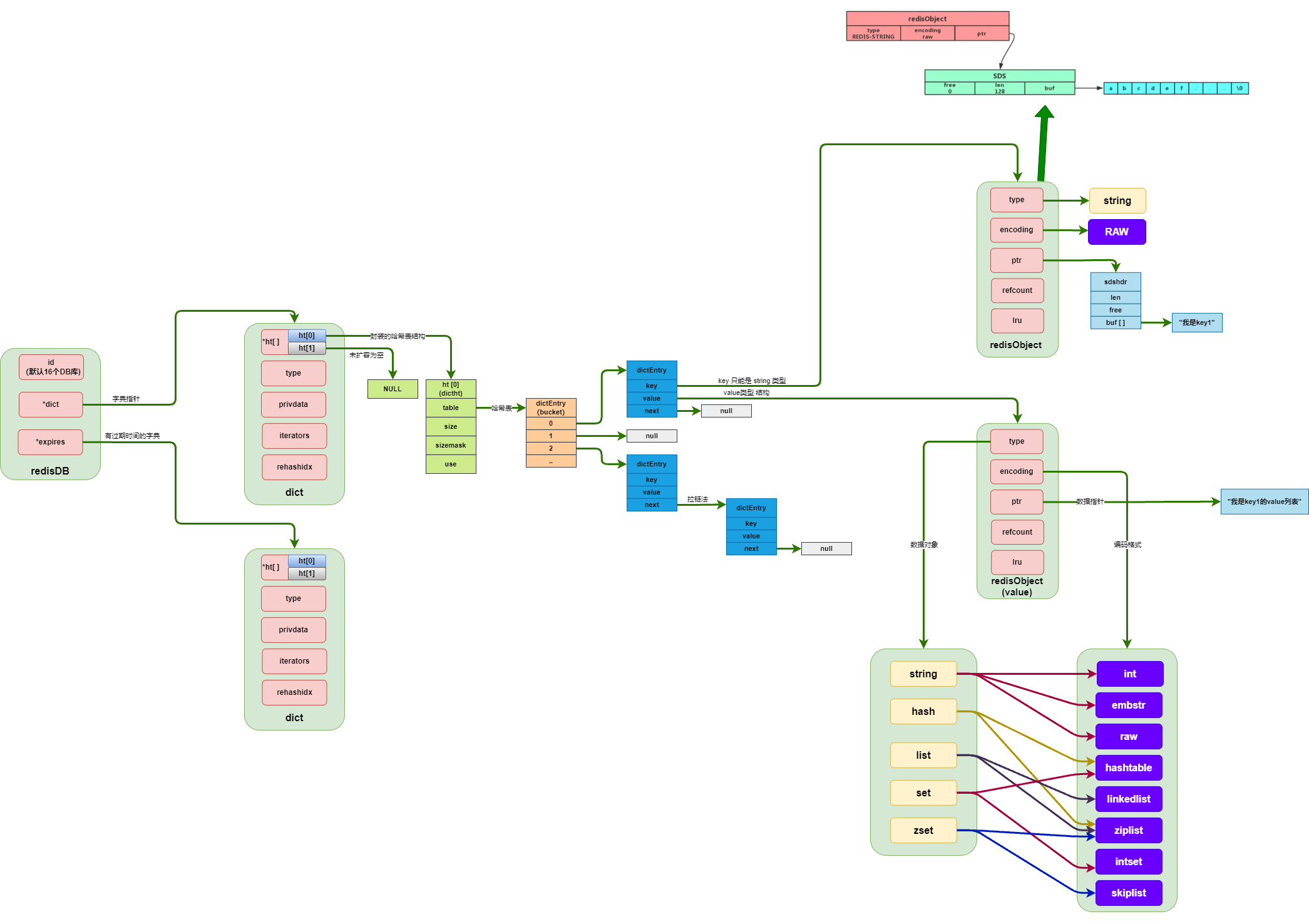

接下来以全景的视角来看 redis 的组织形式

redis.drawio

重点结构：

• redisDB：默认是有 0-15 编号，共 16 个 DB ，默认是选择 0 号。
• dict：对 hashtable 的一层封装，添加 k-v 的地方
• hashtable：对 dictEntry 的一层封装，存有 table 的地址
• dictEntry(bucket)：存储 key-value 对象。
• redisObject：每个 key 和 value 都表现为一个 redisObject 对象

4.1 redis 哈希冲突如何解决

redis 依靠 dict 哈希表来组织所有的 k-v 对象。

每次添加 k-v 的时候，需要进行 hash运算 以及 掩码运算 来找到对应的插入位置，这时可能会发生哈希冲突。

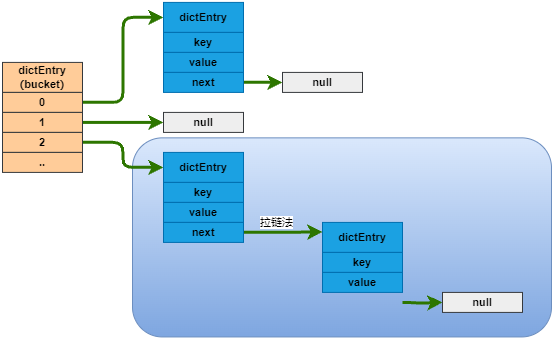

redis 用变种拉链法来解决哈希冲突，全景图的 dictEntry 结构有一个 next 字段，指向冲突的下一对 k-v

hash

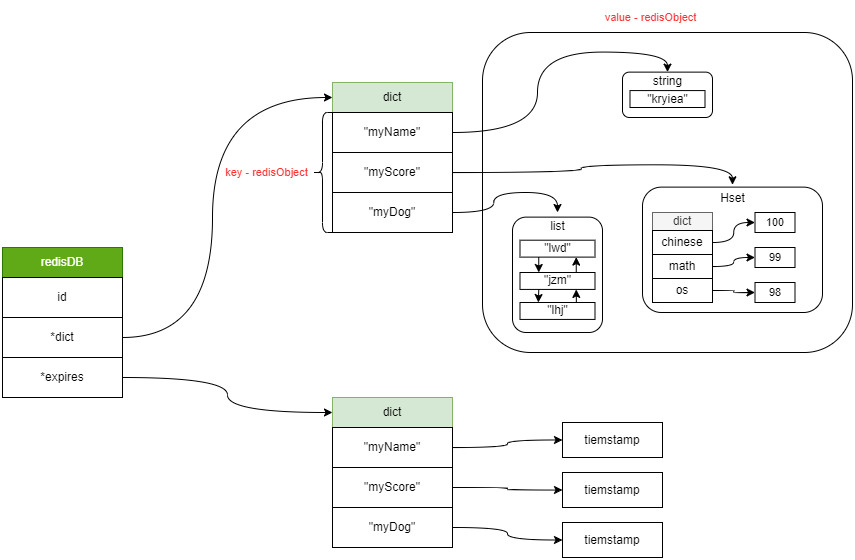

4.2 redisDB 的 expires

在全景图的 redisDB 结构中，可以发现 *dict 、*expires 都是指向一个dict 结构。

但 expires 所指向的 dict 在组织形式上会有所差异：

• dict 和 expires 中的 key 对象，实际都是存储了 string 对象的指针，所以是不会重复占用内存。
• 如果设置了过期时间，key 的指针 在 dict 和 expires 都会存储一份。只是 expires 中 value 指向 timestamp（过期时间），而 dict 的 value 指向实际数据。

expires
